組込用小型カメラモジュール

高機能・高画質を小型サイズに凝縮しました。
少ロット・カスタマイズ対応で産業機器にも安心してお使いいただけます。

レンズ・解像度・画角・フレームレート・出力方法などのカスタム対応は勿論、
番号読み取り・人物検出、監視用途など、さまざまなアプリケーション開発まで当社にお任せください。

MultiFlex-CAMシリーズのカメラモジュールと産業用カメラレンズ業界ではトップシェアを誇るCHIOPT社(中国)
レンズの組合せにより工業用・民生機器・セキュリティー監視用・車載用などの様々なシーンにお使いいただけます。

Multi Flex-CAM-1080シリーズ

フルハイビジョン画質
カメラモジュール

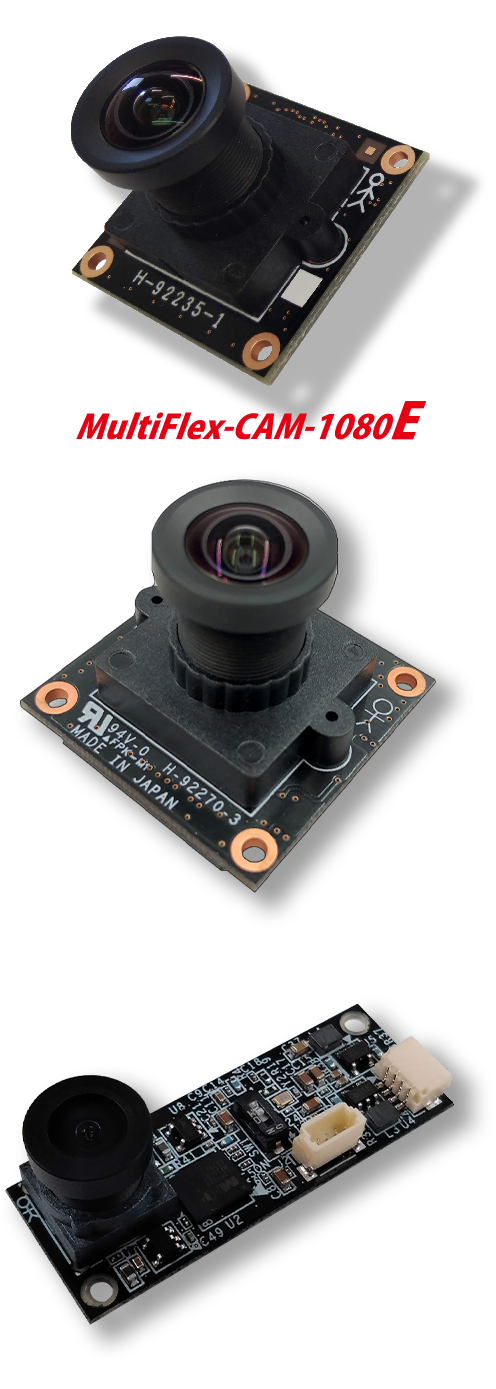

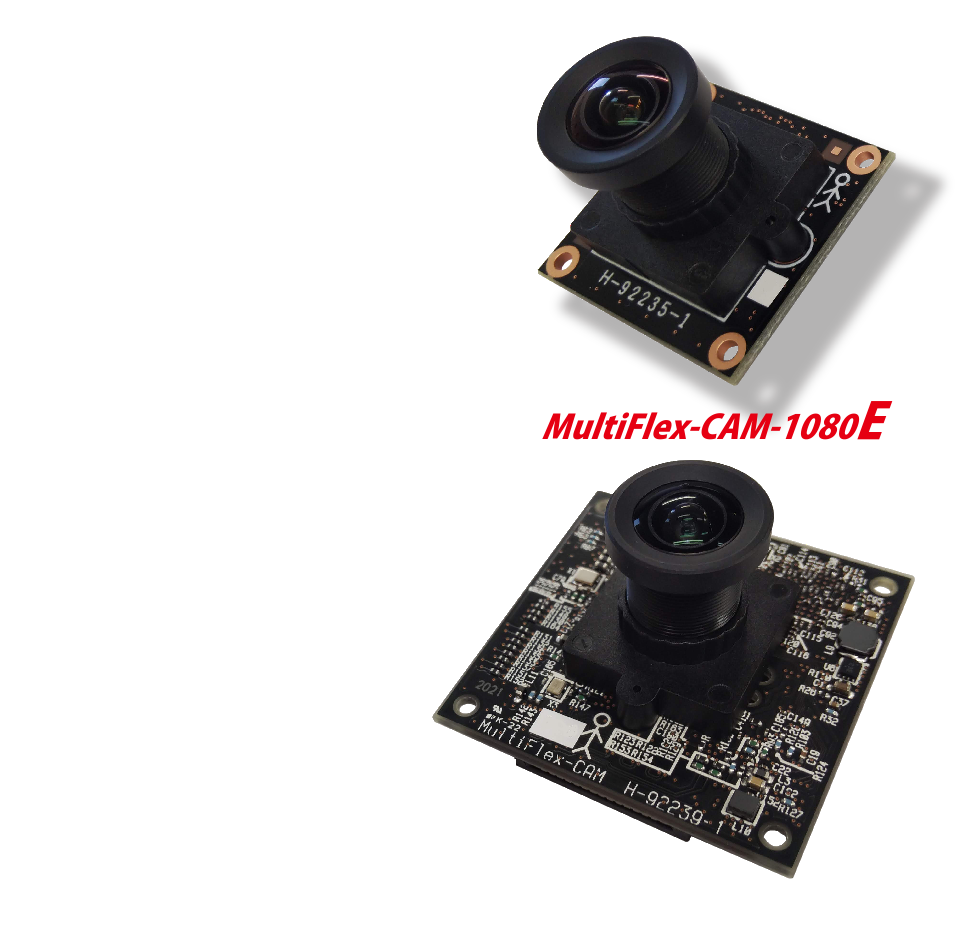

MultiFlex-CAM-1080E


小型、低価格 顔認証、組込機器、ホビーに最適。

MultiFlex-CAM-1080F

高機能センサ搭載 様々な環境にあわせた撮影が可能。

監視カメラ、ドライブレコーダに最適。

データシート

製品仕様
モデル エントリーモデル ハイエンドモデル
型番 MultiFlex-CAM-1080E-A MultiFlex-CAM-1080E MultiFlex-CAM-1080H-A MultiFlex-CAM-1080H
型番構成 -AはIRカットフィルタ付レンズ(空白はIRカットフィルタ無レンズ)
MultiFlex-CAM-1080E-※※※※(-A) MultiFlex-CAM-1080H-※※※※(-A)
※※※※ → レンズ型番の数字4桁(下記レンズ以外の場合)
画素数 1920×1080(フルHD・約200万画素)
光学部 レンズ Chiopt CV0201H1 Chiopt CV0201H Chiopt CV0201H1 Chiopt CV0201H
マウント方法 Sマウント(M12,0.5㎜ピッチ)非接着(交換可能)
開口・焦点距離 F2.5 ・ 2.55mm
画角 H:122° V:71° D:140° H:115° V:66° D:130.7°
IRカットフィルタ
イメージセンサ部 イメージセンサ ギャラクシーコア GC2053 ソニー IMX290
光学サイズ 1/2.9inch 1/2.8inch
シャッタ方式 ローリングシャッタ
コーディング RGBベイヤパターン
フレームレート 30fps
イメージシグナルプロセッサ部 型番 X-CHIP XC7022 MacroImageTechnology MDIN-i540
機能 AE(露出制御)・AWB(オートホワイトバランス)機能 AE・AWB機能
DOL-WDR(ワイドダイナミックレンジ)機能
3DNR機能
インタフェイス フォーマット YUV422 YUV422、RGB
出力方式 MIPI
圧縮方式 非圧縮
出力コネクタ (15ピン) Amphenol ICC SFW15R-1STE1LF
デバックコネクタ (4ピン) JST BM04B-SRSS
外形サイズ 30×30㎜ 42×42
取付ピッチ 25×25㎜ φ2.2×4 36×36 φ2.2×4
動作温度 TBD (結露なきこと)
保存温度 TBD (結露なきこと)
重量(レンズキャップを除く) 12g(レンズキャップを除く。) 17g(レンズキャップを除く。)
消費電力 TBD TBD
オプション

CX-3(MIPI-USB変換)基板PC等にUSB接続で映像出力の際、
またはデバッグ作業の際にお使いいただけます。

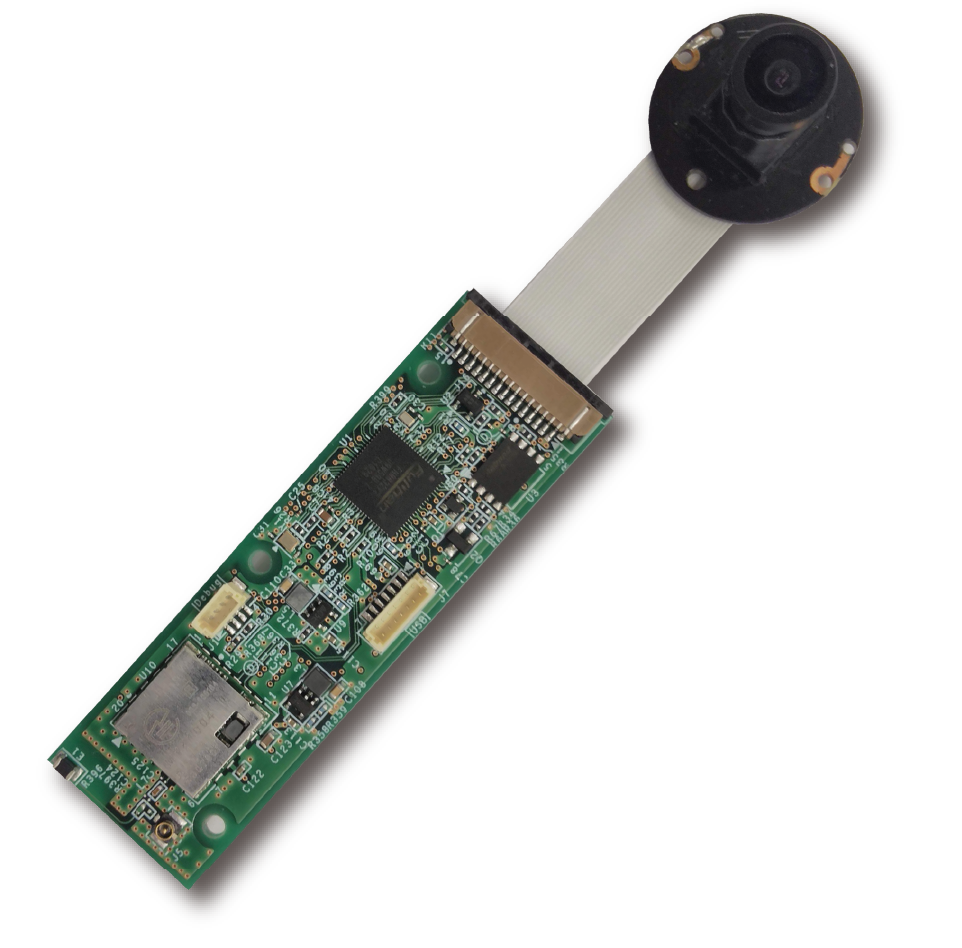

Multi Flex-CAM-STM-01

フルハイビジョンカメラ搭載
ストリーミングモジュール

僅か

13グラム

(バッテリーを除く)


豊富な入力端子

マイク マイクロSDカードスロット
USB/I2C、GPIO/SPI

PC

(Wndows/Linux)

スマートフォン

(android/iPhone)

接続可能


すぐに使える

フリーソフト

(VLCplayer)

対応




データシート

仕様
カメラモジュール部
レンズ
  • 開口
  • 焦点距離
  • F2.4±5%
  • f3.56mm
画角 対角138度
フォーカスレンジ 20cm ~ ∞
TV 歪曲 10%以下
IR カットフィルター 非搭載
マウント TBA
イメージセンサ 型番 GalaxyCore社 GC2053
解像度 1920×1080pixel(200万画素)
光学サイズ 1/2.9inch
シャッタ方式 ローリングシャッタ方式
コーディング RGBベイヤパターン
その他 インタフェイス MIPI / FFCケーブル(24p)接続
フレームレート 30fps
外形寸法 基板サイズΦ23mm
動作温度 0 ~ 60℃(結露なきこと)
保存温度 T.B.D
重量 3g
防水・防塵 なし
環境規制 RoHS2(禁止10物質)対応
ストリーミングボード部
ISP機能 型番 FULLHAN社 FH8632V2
CPU ARM1176 JZF-S、ARC625
メモリ SPI Flash 16MB
エンコーダ H.264/AVC、MJPEG、JPEG
機能 自動ホワイトバランス、自動露出
カメラインタフェイス MIPI カメラ接続 2LANE MIPI-CSI ×1
FFCコネクター
  • 当社カメラモジュール(24p)×1
  • ※ 他社製カメラモジュールの接続はお問合せ願います。
その他インタフェイス 無線LAN
  • MYK社 MYK1004
  • 2.4GHz帯、IEEE802.11b/g/n
  • 内臓チップアンテナ搭載
  • ※外部アンテナ端子 接続可能(一部部品変更が伴います。)
その他専用コネクタ
  • USB2.0×1
  • I2C×1 ( カスタマイズによりUART×1に変更可 )
  • GPIO×5 ( カスタマイズによりSPI×1※に変更可 )
  • ※SPIを使用の場合、GPIO×1となります。
  • モノラルマイク入力×1
  • UART×1(ISPデバッグ用途)
SDカードスロット
  • マイクロSDHCカード
  • Class10、32GBまで対応
電源
  • DC5V
  • ※専用ケーブル、ACアダプタ(100-240V)オプション
外形寸法 基板サイズ 72×22mm
動作温度 0 ~ 60℃(結露なきこと)
保存温度 T.B.D
重量 10g
防水・防塵 なし
環境規制 RoHS2(禁止10物質)対応
OS仕様
OS情報
Uboot 2010.06
Linux kernel 3.0.8
Build tool arm-fullhan-linux-uclibcgnueabi
ライブラリ情報
libstdc++ 6.0.10
librt 0.9.32.1
libuClibc 0.9.32.1
libcrypt 0.9.32.1
libdl 0.9.32.1
libthread 0.9.32.1
パッケージ情報
wpa_supplicant_v2.6
動作環境
接続確認済OS情報
  • Windows10 64bit
  • LINUX Ubuntu14.04LTS
  • Android7.1.1
  • iOS12.4
接続確認済アプリケーション情報
  • VLCplayer(フリーソフト)
  • (Windows10 64bit 、 LINUX Ubuntu14.04LTS 、 Android7.1.1 、iOS12.4)
接続確認済プロトコル
UDP  TCP  HTTP  FTP
型式構成
品名 ストリーミングボード
型番 MultiFlex-CAM-STM01
品名 ストリーミングボード + カメラモジュール
型番 MultiFlex-CAM-STM01-□□-SET
品名 ストリーミングボード + カメラモジュール + ACアダプタ
型番 MultiFlex-CAM-STM01-□□-KIT

□□ ・・・ 標準タイプレンズ(画角138度・IRカットフィルタ非搭載)の場合は空白になります

カスタム仕様 ・・・ レンズ画角変更及びIRカットフィルタ搭載の場合、□□部に独自の番号が入ります。
