MultiFlex IoT

モノのインターネット " Internet Of Things " の ” Of ” にこだわった ソリューション。

無線LANモジュール

高機能をスティックサイズ(55mm×13mm)に凝縮しました。

MF-WLAN-2G

様々な機器に接続を可能とする汎用インターフェイスを搭載。またカメラ接続によりwifiカメラが実現します。

  • Cortex®-M4内蔵
  • アンテナ内蔵
  • IEEE802・11n・g・b(2.4GHz帯)
  • カメラIF・汎用マイコンIF (GPIO・UART・SPI・ADC・I2C) 搭載
  • 乾電池2本(3V)で動作可能
  • 技術基準適合
  • サンプルプログラム・ソフトウェア開発キット(SDK)はT I社ウエブサイトからダウンロード頂けます。

DATA SHEET

無線規格 IEEE8.2.11b/g/n準拠 [20MHz 1x1] 2.4GHz帯
伝送方式 DS-SS方式、OFDM方式、単信(半二重)
アクセスモード インフラストラクチャ、アクセスポイントモード
通信速度 16Mbps(UDP) , 13Mbps(TCP)
セキュリティ WEP , TKIP , AES
CPU ARM®Cortex®-M4 Core at 80 MHz / Embedded RAM (Up to 256KB)
内蔵ROM シリアルフラッシュ 8MB (ファームウェア・データ書込領域として)
プログラム書込IF UART書き込み用 小型コネクタ実装
汎用IF I2C・UART・SPI・GPIO・ADC
カメラIF FPC 20pin 0.5pitch , DVPパラレル8bit + レジスタコントロール用I2C ※汎用IFとの併用は不可となります。
サイズ・重量 55 x 13 mm / 15g
駆動電圧 DC3.3V
消費電流 Hibernate: 4 µA
Low-Power Deep Sleep (LPDS): 250 µA
RX Traffic (MCU Active): 59 mA @ 54 OFDM
TX Traffic (MCU Active): 229 mA @ 54 OFDM, Max Power
動作温度範囲 -20℃~70℃
電波法 工事設計認証番号001-A10898

SIGFOX通信モジュール

日野エンジニアリングは京セラコミュニケーションシステム(KCCS)が日本で展開するIoTネットワーク「sigfox」のパートナーです。

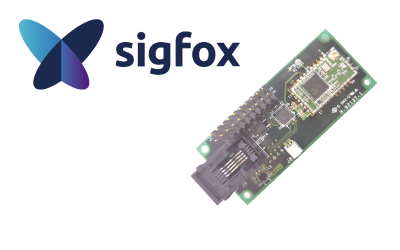

MF-LPWA-SIG-J


通信費が800円以下/年でIoT通信が実現ができる今話題の"sigfox"
各種通信ポートを標準装備。様々な機器に接続を可能としました。

  • Cortex®-M0+内蔵
  • 電波法・RCZ3J規格に対応
  • スタンバイ時2μA以下の低消費電流設計
  • 汎用マイコンインターフェイス (GPIO・UART・SPI・ADC・I2C) 搭載
  • 内蔵アンテナタイプ、外付けアンテナタイプの2タイプをご用意

DATA SHEET

CPU NXP社製 ARM®Cortex®-M0+ 30MHz
準拠規格・認証 sigfox RCZ3
ARIB STD-T108
電波法
周波数 923.3MHz
電源電圧 5V または 3.3V
伝送速度 100bps
プログラム書込IF UART書き込み用 小型コネクタ実装
汎用IF I2C・UART・SPI・GPIO・ADC
駆動電圧 DC3.3V
消費電流 (VDD=3.3V)
送信時:40mA(typ.)
スタンバイ時:2μA以下

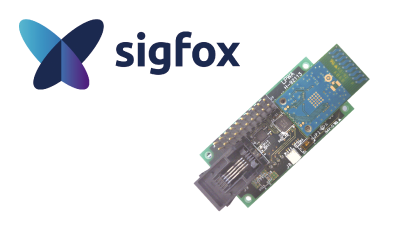

MF-LPWA-SIG-TS


香港・台湾・シンガポールにてお使いいただけます。
MF-LPWA-SIG-J同様、各種通信ポートを標準装備しております。

  • Cortex®-M0+内蔵
  • 電波法・RCZ4規格に対応
  • スタンバイ時2μA以下の低消費電流設計
  • 汎用マイコンインターフェイス (GPIO・UART・SPI・ADC・I2C) 搭載
  • 内蔵アンテナタイプ、外付けアンテナタイプの2タイプをご用意
  • オーストラリア・ニュージーランド・コロンビアでもご利用いただけます。

DATA SHEET

CPU NXP社製 ARM®Cortex®-M0+ 30MHz
準拠規格・認証 sigfox RCZ4
ANATEL506、AS/NSZ4268
IDA TS SRD
周波数 920MHz
電源電圧 5V または 3.3V
伝送速度 100bps
プログラム書込IF UART書き込み用 小型コネクタ実装
汎用IF I2C・UART・SPI・GPIO・ADC
駆動電圧 DC3.3V
消費電流 (VDD=3.3V)
送信時:40mA(typ.)
スタンバイ時:2μA以下

センサーモジュール

加速度・GPS・温湿度・マイクセンサーをスティックサイズ1枚に凝縮させました。

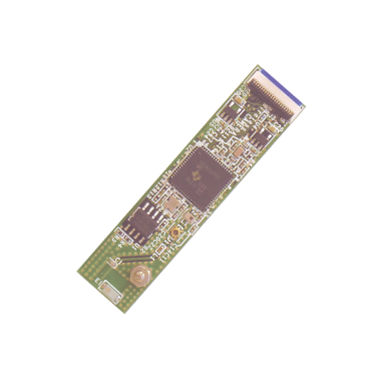

MF-4SENSE-01

I2C通信ケーブル1本で各種通信モジュール・制御機器に接続ができます。

3軸加速度センサー
アクセラレーション範囲/±2g、4g、8g、16g
感度(LSB/g)/256(±2g)~32(±16g)
GPSセンサー
3GNSS (GPS, Galileo, GLONASS)対応
感度-165dBm
Data Rate (最大)400kbps
温湿度センサー
温度範囲±0.2@0-90 °C
湿度範囲±2@0-100% RH
無指向性マイクロフォン
周波数範囲 100Hz ~ 10kHz
感度 -22dB ±3dB @ 94dB SPL
  • GPSモジュールのみUART&I2C接続になります。
  • 駆動電圧 3.3V
  • 基板外形サイズ43×18mm
