CHIOPT社製カメラレンズ

中国・広州にあるCHIOPT社は2010年に創立以来、開発から製造まで一貫した光学専門メーカーです。
CHIOPT社はさまざまなお客様のニーズにご満足頂ける高品質な製品をご提供いたします。
日野エンジニアリングは日本国内唯一のCHIOPT社の販売代理店です。

工業用(テレセントリック・FA・ラインスキャン・ラージフォーマットFマウント)、監視カメラ用、車載用、赤外線、ドローン用など、豊富なラインナップと高品質・短納期が最大の特徴です。新規は勿論、他社製品からの置き換えなど。お気軽にお問合わせください。

産業機器用レンズ

ラインスキャンレンズ

16K5μ/3.5μラインスキャンレンズ

  • 高解像度ラインスキャンレンズ
  • 16K5μ/3.5μカメラに対応
  • 1μの分解能
  • ディストーションは0.001%以下
  • イメージサークル:φ82
  • 高い周辺光量性能



  LH1635A
magnification 3.35× / 3.5× / 3.65×
Working Distance(A+B) 49.7± / 5 48.4± / 5 47.3±5
Conjugate Distance 537.99±9 / 551.79±9 / 409.9±0.5
Flange Focal Distance 379.7±0.5 / 394.8±0.5 / 409.9±0.5
Max image circle φ82
F.No 1.6
EFL 100
FOV 26.6°
ENP Diameter 62.2
Distortion <0.01%
Telecentric
AXIS φ46.2 / φ66 / φ82

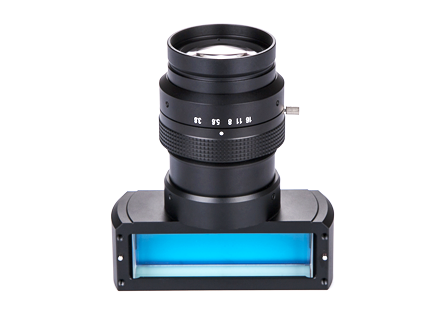

同軸落射式ラインスキャンレンズ

  • 同軸照明システム専用
  • 分光プリズムによる解像力低下を抑制
  • 高解像力、高コントラストの仕様
  • 16K/5µラインカメラ対応、16K/3.5µと12K/5µにも対応可能
  • 30*80mmの分光プリズム付
  • ディストーション低下、<0.001%、<1ピクセル
  • Fno.3.8



Product NO. EFL Standard
Magnification
Max Image
Size(Dia.)
FNo. Optical
Distortion
Relative
illumination
WD Flange
Distance
Conjugate
Distance
Mount Resolution
LS1613L(-P01) 120 1.33X φ82 4.0 ﹤0.0003% 90% 156.36 245 444.5 V 16K
LS1615L(-P01) 120 1.5X φ82 4.0 ﹤0.08% 90% 143.9 265 453.7 V 16K
LS1617L(-P01) 120 1.7X φ82 4.0 ﹤0.05% 90% 137.84 283 470 V 16K

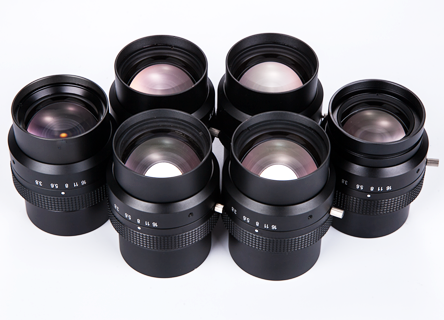

高解像度ラインスキャンレンズ

LS16Aシリーズ 高解像度16K3.5µカメラ専用レンズ

  • LS16Aシリーズは12k5µと16k3.5µの高精細ラインスキャンカメラ専用
  • 3.5µ解像力に達するよう、実測値が160lp/mmを保証
  • 16K3.5µの高性能
  • イメージサークルはΦ66mmで、12K5µカメラに対応
  • 光学ディストーション<1ピクセル
  • Fno3.8



Product NO. EFL Standard
Magnification
Max Image
Size(Dia.)
FNo. WD Flange
Distance
Conjugate
Distance
Mount Resolution
LS1626A 114 0.26X φ66 4.2 497.85 128 672.16 V   16K
LS1603A 116 0.33X φ66 4.2 412 137 595
LS1642A 116 0.42X φ66 3.8 339.7 144.5 530.1
LS1605A 116 0.5X φ66 3.8 296.9 153.3 496
LS1662A 116 0.625X φ82 3.8 245.8 163.6 455.3
LS1667A 116 0.67X φ66 3.8 237.49 170.2 453.5
LS1607A 116 0.7X φ66 3.8 229.4 174.4 447.2
LS1675A 100 0.75X φ66 3.8 220.8 180.6 444.8
LS1610A 116 1.0X φ66 3.5 184.16 209.47 439.45
LS1613A 116 1.33X φ84 3.8 156.36 243.6 444.5
LS1615A 116 1.5X φ84 3.8 143.9 263.8 453.7
LS1617A 116 1.7X φ84 3.8 137.84 286.1 470
LS1683A 116 0.83X φ82 3.8 204.1 189.5 437.01

LS16B高解像度ラインスキャンレンズ

LS16Bシリーズ 高解像度16K5µカメラ専用レンズ

  • LS16Bシリーズは16K5µスキャンカメラ専用
  • イメージサークルサイズΦ82mm、実測解像度160lp/mm
  • 16K5µカメラに対応
  • 解像度は160lp/mmで、より高いコントラスト実現
  • 光学ディストーション<1ピクセル
  • Fno.3.8



Product NO. EFL Standard Magnification Max Image Size(Dia.) FNo. WD Flange Distance Conjugate Distance Mount Resolution
LS1626B 120 0.26X φ82 4.0 663.3 160.95 874.3 V 16K
LS1603B 120 0.3X φ82 4.0 586.4 166.5 805.5 V 16K
LS1605B 120 0.5X φ82 4.0 390.5 165 637 V 16K
LS1620B 120 2X φ82 4.0 166.4 424.3 637 V 16K
LS1630B 120 3X φ82 4.0 143 568.3 757.6 V 16K

小型ラインスキャンレンズ

  • 5µの分解能
  • 低倍率レンズは大サイズ被検物検査に適用
  • 標準フィルタネジマウント
  • マウント変換を使用しM42,M52などのFマウントカメラへ接続も可能
    Fマウントカメラへ接続も可能





Product NO. EFL Standard Magnification Max Image Size(Dia.) FNo. WD Flange Distance Conjugate Distance Mount Resolution
LS1626B 120 0.26X φ82 4.0 663.3 160.95 874.3 V 16K
LS1603B 120 0.3X φ82 4.0 586.4 166.5 805.5 V 16K
LS1605B 120 0.5X φ82 4.0 390.5 165 637 V 16K
LS1620B 120 2X φ82 4.0 166.4 424.3 637 V 16K
LS1630B 120 3X φ82 4.0 143 568.3 757.6 V 16K

8K7μ/12K5μラインスキャンレンズ

  • イメージサークルは最大φ62mm
  • 8k/12k解像度のカメラ専用
  • 0.2x-1xの標準倍率
  • Fno4.5
  • 低光学ディストーション





Product NO. EFL Standard Magnification Image Size FNo. Working Distance Flange Distance Conjugate Distance Mechanical Mount
LS1202A 116 0.2X φ62 4.5 652.4 122.8 824.9 V
LS1203A 116 0.33X φ62 4.5 415.1 134.9 599.7 V
LS1205A 116 0.5X φ62 4.5 291.7 149.6 491 V
LS1207A 116 0.75X φ62 4.5 209.8 170.3 429.85 V
LS1210A 116 0.1X φ62 4.5 164.2 186.7 400.56 V

テレセントリックレンズ

ラージフォーマット用テレセントリックレンズ

  • 特定検査要求に満足いただけるように設計しました。
  • 精密検査の厳しい要求に応じた両方テレセン設計です。
  • 高解像度・高テレセントリック性・低ディストーション
  • 標準Cマウント
  • 産業用検査装置に最適




Product NO. Reduction Ratio Max Image Circle FNo. object NA WD FOV TV Distortion Telecentricity TTL Mount Resolution
TC0501A 0.188X 2/3" F6.8-40 0.0138 167 46.8×35.2×58.5 ﹤0.014% 0.08º 411.75 C 10.6μ
TC0502A 0.22X 2/3" F6.8-40 0.015 167 40.06×30.04×50 ﹤0.003% 0.08º 390.63 C 18μ
TC0503A 0.367X 4/3" 5.9 0.0167 184.4 30.7×30.7×43.4 ﹤0.1% 0.08º 429.2 C 18μ

同軸落射式テレセントリックレンズ

  • 様々なラインナップ
  • 高画質
  • 高解像度・高テレセントリック性・低ディストーション
  • 全機種両方テレセンの設計で、2/3インチセンサー対応






Product NO. Reduction Ratio Max Image Circle FNo. object NA WD FOV TV Distortion Telecentricity TTL Mount Resolution
MV1111A 1X 2/3" 11 0.045 110 11×8.8×6.6 0% ﹤0.1º 143 C 7.4μ
MV1114A 4X 2/3" 22 0.09 110 2.75×2.2×1.65 ﹤0.05% ﹤0.1º 130 C 2.5μ
MV1112A 2X 2/3" 13.6 0.074 110 5.5×4.4×3.3 ﹤0.05% ﹤0.1º 149.73 C 4.5μ
MV1116A 6X 2/3" 35 0.085 110 1.83×1.46×1.1 ﹤0.02% ﹤0.1º 173.5 C
MV1105A 0.5X 2/3" 9.3 0.027 110 17.6×13.2×22 ﹤0.05% ﹤0.1º 141 C 12μ

固定焦点FA用エリアレンズ

  • 高画質
  • 5~10メガピクセル対応
  • ディストーション<1%
  • 固定絞り、手動調整絞り両方選択可能
  • コンパクトデザイン
  • 1"・1.1"・1/1.8"・2/3"サイズをラインナップ



Product NO. Image Size Resolution EFL FNo. object Dimension at M.O.D TV Distortion Minimum object Distance
FA0615A 1.1" 9M 6mm 1.8~16 1":111.2*83.5,2/3":76.6*57.4,1/2":55*41 1":<2.3%
2/3":<1.8%
0.1m
FA0815A 1.1" 9M 8mm 1.4~16 1":199.2*149.4,2/3":136.9*102.7,1/2":99*74 1":<5%
2/3":<3%
0.1m
FA1215A 1.1" 9M 12mm 1.4~16 1":117.3*87.96,2/3":80.6*60.46,1/2":58.64*44 1":<0.5%
2/3":<0.3%
1/2":<0.1%
0.1m
FA1615A 1.1" 9M 16mm 1.4~16 1":93.94*70.44,2/3":64.6*48.4,1/2":47*35.2 <0.3% 0.1m
FA2515A 1.1" 9M 25mm 1.4~16 1":47.28*35.46,2/3":32.5*24.38,1/2":23.64*17.72 <0.1% 0.1m
FA3515A 1.1" 9M 35mm 1.4~16 1":53.2*39.72,2/3":36.38*27.22.2,1/2":26.4*19.78 <0.1% 0.15m
FA5015A 1.1" 9M 50mm 1.6~16 1":64.4*51.76,2/3":44.28*33.2,1/2":32*24 <0.1% 0.3m
FA7515A 1.1" 9M 75mm 1.8~16 1":111.2*83.5,2/3":76.6*57.4,1/2":55.6*41.8 <0.05% 0.8m
HC1205A 1" 5M 12.5mm 1.4~16 1":126.4x93,2/3":84.9x63,1/2":62.3x46.4 <1.8% 0.1m
HC2505A 1" 5M 25mm 1.4~16 1":65x48,2/3":44x33,1/2":32x24 <0.2% 0.1m
HC1605A 1" 5M 16mm 1.4~16 1":100x75,2/3":69x51,1/2":50x37 <0.1% 0.1m
HC3505A 1" 5M 35mm 1.4~16 1":73x55,2/3":50x38,1/2":37x27 <0.1% 0.15m
HC5005A 1" 5M 50mm 1.6~16 1":79.34x59.3,2/3":54.2x40.56,1/2":39.3x29.4 <0.1% 0.3m
HC7505A 1" 5M 75mm 1.8~16 1":133.7x100.2,2/3":91.9x68.9,1/2":66.8x50.1 <0.2% 0.8m
FA0401C 1/1.8" 5M 4mm 2~C 1/1.8":459*344,1/2.5":375*279,1/3":311*231 <0.5% 0.1m
FA0601C 1/1.8" 5M 6mm 2.2~C 1/1.8":351*263.3,1/2.5":287.5*215.6,1/3":239.4*179.6 <0.1% 0.1m
FA0801C 1/1.8" 5M 8mm 2.2~C 1/1.8":269.4*202,1/2.5":219.2*164.2,1/3":186*136.7 <0.1% 0.1m
FA1201C 1/1.8" 5M 12mm 2.2~C 1/1.8":182.5*136.9,1/2.5":147.3*110.5,1/3":122.7*92.0 <0.3% 0.1m
FA1601C 1/1.8" 5M 16mm 2.2~C 1/1.8":134.4*100.8,1/2.5":107.7*80.8,1/3":89.0*66.7 <0.1% 0.1m
FA2501C 1/1.8" 5M 25mm 2.2~C 1/1.8":139.6*104.7,1/2.5":112.1*84.1,1/3":93.4*70 <0.1% 0.1m
FA3501C 1/1.8" 5M 35mm 2.2~C 1/1.8":57.9*43.4,1/2.5":46.5*34.9,1/3":38.7*29.0 <0.1% 0.2m
FA5001C 1/1.8" 5M 50mm 2.8~C 1/1.8":36.1*27.1,1/2.5":29.4*22.1,1/3":24.5*18.4 <0.05% 0.3m
FA7501C 1/1.8" 5M 75mm 2.8~C 1/1.8":40.4*29.8,1/2.5":32.34*24.26,1/3":26.96*20.22 <0.05% 0.5m
FA0802A 2/3" 5M 8mm 1.4~16 2/3":123x91,1/2":88x65.5 <0.5% 0.1m
FA1202A 2/3" 5M 12.5mm 1.4 2/3":231.4x173,1/2":167.7x125.5 <-0.2% 0.1m
FA1602A 2/3" 5M 16mm 1.4~16 2/3":170.4x127.6,1/2":123.7x92.7 <0.2% 0.1m
FA2502A 2/3" 5M 25mm 1.4~16 2/3":108x82,1/2":79.4x59.4 <0.2% 0.1m
FA3502A 2/3" 5M 35mm 1.4~16 2/3":81x60,1/2":43.6x32.7 -0.20% 0.2m
FA5002A 2/3" 5M 50mm 1.4 2/3":124x92.9,1/2":67.6x50.7 <0.2% 0.3m

ラージフォーマットレンズ

高解像度ラージフォーマットFマウントレンズ

  • ラージフォーマット
  • 29メガピクセルセンサーに対応
  • 一眼レフレンズを上回る光学性能
  • 4Kラインスキャンカメラにも対応
  • 高解像度で5μ/10μに対応



Product NO. EFL Standard Magnification Image Size FNo. Working Distance Flange Distance Conjugate Distance Mechanical Mount
MF4010A 40 0.1X φ43.2 2.8-22 436 46.5 468.67 F
MF6016A 60 0.167X φ64 4 404.4 48.07 496.32 F
MF8003A 80 0.3X φ58 5.6 320.26 88.79 451.78 F
MF9001A 116 0.75X φ62 4.5 209.8 170.3 429.85 F
MF9005A 90 0.05X φ43.2 4.0-16 2112 46.5 1985 F

20mmラージフォーマットレンズ

  • 短WD
  • 4Kラインスキャンカメラに対応
  • 印刷包装検査装置に最適






Product NO. EFL Standard Magnification Image Size FNo. WD Flange Distance Mount Resolution
LS2003A 20 0.0358X φ30 4.5 557.4 12±0.1 M42×P1

25mmラージフォーマットレンズ

  • 5µの分解能
  • 0.08X-0.25X対応可能
  • ディストーション低下<1%






Product NO. EFL Image Size FNo. WD Flange Distance Mount
MS2512A 25 φ28.1(22.5×16.9mm) 2.0-16 10 0.3M M42×1

35mmラージフォーマットレンズ・MF3502A

  • 5µの分解能
  • 0.05X- 0.2X対応可能
  • ディストーション低下<0.4%






Product NO. EFL Standard Magnification Image Size FNo. Working Distance Flange Distance Conjugate Distance Mechanical Mount
MF3502A 35 0.05X,0.10X,0.20X φ45 2.8-16 728.7±5,350.9±5,163±5 46.5mm 850.8±9,474.5±9,289.5±9 M58×0.75

35mmラージフォーマットレンズ・MF3503A

  • 29メガピクセルカメラに対応
  • イメージサークルφ45
  • ディストーション低下<0.5%






Product NO. EFL Image Size FNo. WD Flange Distance Mount
MF3503A 35 φ45.3 2.8 340,1158.7,3500 46.5mm F-Mount

35mmラージフォーマットレンズ・MF3515A

  • 5µの分解能
  • 0.08X-0.25X対応可能
  • ディストーション低下<1%






Product NO. EFL Image Size FNo. WD Flange Distance Mount
MF3515A 35 φ44 2.8-C 194.3 F-Mount

50mmラージフォーマットレンズ

  • 29メガピクセルセンサーに対応
  • 一眼レフレンズを超える光学性能
  • 4kラインスキャンカメラ応用






Product NO. EFL Standard Magnification Image Size FNo. WD Flange Distance Mount Resolution
MF5001C 50 φ43 2.8-22 46.5m F-Mount

セキュリティー機器用レンズ

オートフォーカスズームレンズ

  • 高画質1080ピクセル
  • IRフィルタを内蔵し昼夜問わずお使いいただけます。
  • 非球面レンズを採用
  • 大通光量・低ディストーション






Product NO. Magnification EFL FNo. Image Size FOV TV Distortion TTL Wavelength Operating Temperature Pixel
CL0102A 18x 4.7-84.6 Fw1.6-Ft2.7 φ6.4 68.5º-4.2º 2%-1.2% 80 420nm680nm&850nm±30nm -20℃-70℃ 1.3M
CL0203A 20x 4.7-94 Fw1.6-Ft3.0 φ6.7(1/2.7") 72º-3.8º 2%-1% 80.5 420nm680nm&850nm±30nm -20℃-70℃ 1.3M
CL0205A 10x 5.1-51 Fw1.6-Ft1.8 φ6.7 68º-6.7º 2%-1.5% 2M
CL0206A 3.5x 2.9-10 Fw1.6 φ6.6 132º-41º ﹤-10% 2M
CL0312A 12x 5.1-61.2 Fw1.6-Ft2.3 φ6.8 68º-6.3º 2%-0.5% 3M

Product NO. Sensor Resolution Magnification FNo. EFL FOV TV Distortion TTL
CL1635A 1/2.3" 12M 3.5X 2.8-5 4.2-14.7 90°-30° 3-0.2% 54.47

固定焦点レンズ

  • 1~5Mピクセルまで。豊富なラインナップ
  • 防水仕様・屋外や車載でも安心してお使いいただけます。
  • ボディー部にはアルミニウム合金を採用







Product NO. Sensor Resolution Element FNo. EFL FOV TV Distortion TTL Thread
CV0205A 1/2.7" 2M 6G+IR 2.0 2.45 102°/74°/135° <15% 22 M12X0.5P
CV0206A 1/2.7" 2M 4G 2.5 4 83°/45°/96° <12% 22.3 M12X0.5P
CV0228A 1/2.7" 2M 6G+IR 2.0 2.8 104°/80°/135° <25.9% 23 M12X0.5P
CV0260A 1/2.7" 2M 5G 2.0 6 54°/40.9°/67° <14% 23 M12X0.5P
CV0236A 1/2.5" 2M 5G+IR 2.0 3.6 101°/71.7°/142° <45% 22.2 M12X0.5P
CV0207A 1/2.7" 2M 2G+2P 2.0 7.35 42.7°/24°/47.6° <2% 10.76 M12X0.5P
CV0208A 1/2.7" 2~3M 4G 2.2 8 34°/25°/43° <6% 22.2 M12X0.5P
CV0525A 1/2.7" 5M 6G 2.0 3.3 99°/74°/130° <52% 21.5 M12X0.5P
CV0526A 1/2.7" 5M 6G 2.0 3 111°/80°/150° 20.54 M12X0.5P
CV0502A 1/2.5" 5M 6G+IR 3.2 3.4 102°/74°/135° <28% 18 M12x0.5P
CV0104A 1/3" VGA 6G+IR 2 2.14 120.6°/95.5°/145° <22.4% 19.83 M12X0.5P
CV0116A 1/3" 1.3M 4G 2.5 4 71°/52°/92° <18% 22.17 M12X0.5P
CV0219A 1/3" 1.3M 4G 2.5 6 46°/34°/56° <-10% 22.5 M12X0.5P
CV0211A 1/3" 5M 5G 2.5 2.7 116°/72°/144° <22% 14.5 M12X0.5P
CV0521A 1/3" 5M 6G 2 2.52 132°/90°/190° <60% 20.5 M12X0.5P
CV0522A 1/3" 5M 5G+1M 2 1.72 128°/195° <18.3% 20.2 M12X0.5P
CV0524A 1/3" 5M 6G 2 2.54 126°/86°/170° <45% 19.96 M12X0.5P
CV0501H 1/3.2" 5M 6G 2.4 2.75 97°/71°/128° <25% 15 M8x0.35P
CV0105A 1/4" 1.3M 4G+IR 2 3 68°/50°/89° <12.5% 18.5 M12X0.5P
CV0106A 1/4" 1.3M 4G+IR 2.7 2.35 91º/68º/114º <36% 26.2 M10X0.5P
CV0107A 1/4" 1.3M 4G+IR 1.9 2 104º/77º/135º <53% 20.4 M10X0.5P
CV0122A 1/4" 1M 4G+1M 1.4 2.2 120°/70°/160° <81% 16 M12X0.5P
CV0125A 1/4" 1M 6G 1.8 1.6 130°/96°/160° <28% 16 M12X0.5P

手動式ズームレンズ

  • 3x光学ズームレンズを採用
  • 非球面レンズを採用
  • 自動可変絞り、自動電子シャッター搭載







Model NO. Sensor Resolution Magnification FNo. EFL FOV TV Distortion TTL ASP IR cut
CL0301A 1/2.7" 3M 3 1.4 3.0-9.0 W:97.6°/73.2°/122° <9% 60 1 NO



コンシューマー機器用レンズ

魚眼レンズ

  • 210度以上の高広角
  • 8メガピクセル対応
  • 防水仕様・屋外や車載でも安心してお使いいただけます。







Product NO. Sensor Resolution Element FNo. EFL FOV TV Distortion TTL Thread
CQ0801A 1/3.2" 8M 7G+IR 2 0.9 230°/230°/230° F-Theta:<3% 23.6 M12x0.5P
CQ0803A 1/3.2" 8M 6G+IR 2.4 0.94 210°/210°/210° F-Theta:<4.5% 13 M12x0.5P
CQ0805A 1/3.2" 8M 7G+IR 2.4 0.84 210°/210°/210° F-Theta:<4.5% 13 M12x0.5P

固定焦点レンズ(高画素)

  • 高画素・超広角レンズを採用
  • コンパクトデザイン









Product NO. Sensor Resolution Element FNo. EFL FOV TV Distortion TTL Thread
CY0801A 1/2.3" 16M 6G 2.8 3.5 112°/79°/168° <45% 19 M12x0.5P
CV1221A 1/2.3" 12M 6G 2.8 3 123°/93°/152° <34% 21.5 M12x0.5P
CY1223A 1/2.3" 12M 6G 2.8 4.5 78°/59°/100° <9% 25.4 M12x0.5P
CV1223A 1/2.3" 12M 6G 2.5 4.5 78°/59°/100° <9% 25.4 M12x0.5P
CY1601A 1/2.3" 16M 6G+1M 2.8 3.37 85°/69°/99° <1% 24 M12x0.5P
CV1622A 1/2.3" 16M 6G+1M 2.5 2.8 123°/93°/150° <31% 24 M12x0.5P
CY1628A 1/2.3" 16M 6G+1M 2.5 2.8 128°/93°/150° <21% 24 M12x0.5P





特殊用途向けレンズ

投影用レンズ

  • FNO1.6もの大通光量を実現
  • 非球面レンズの採用により高解像力
  • 投影幅:50"@TD=1.45m







Product NO. DMD specification EFL FNO screen size TV Distortion Relative illumination
PJ0001A 0.45" WXGA 13.7 1.6 50"@1.45m 0.50% 55%
PJ0002A 0.45" WXGA 6.1 1.6 80"@1.1m 1.00% 55%
PJ0011A 0.45" SVG 14 1.6 44"@1.45m 2.00% 52%
